木板寬度：

2 鉆石 - 4-3/4" 寬
3 鉆石 - 7" 寬
4 鉆石 - 9-1/2" 寬
5 鉆石 - 11-3/4" 寬
8 鉆石 - 18-3/4" 寬
10 鉆石 - 24" 寬

通道深度：

14 號鋼 - 1-1/2", 2", 2-1/2"
12 號鋼 - 1-1/2", 2", 2-1/2", 3"
12 號 (.080) 鋁 - 2"
10 號 (.100) 鋁 - 2"
16 號不銹鋼 - 2"

庫存長度：

10'-0 和 12'-0

安全光柵有以下四種：

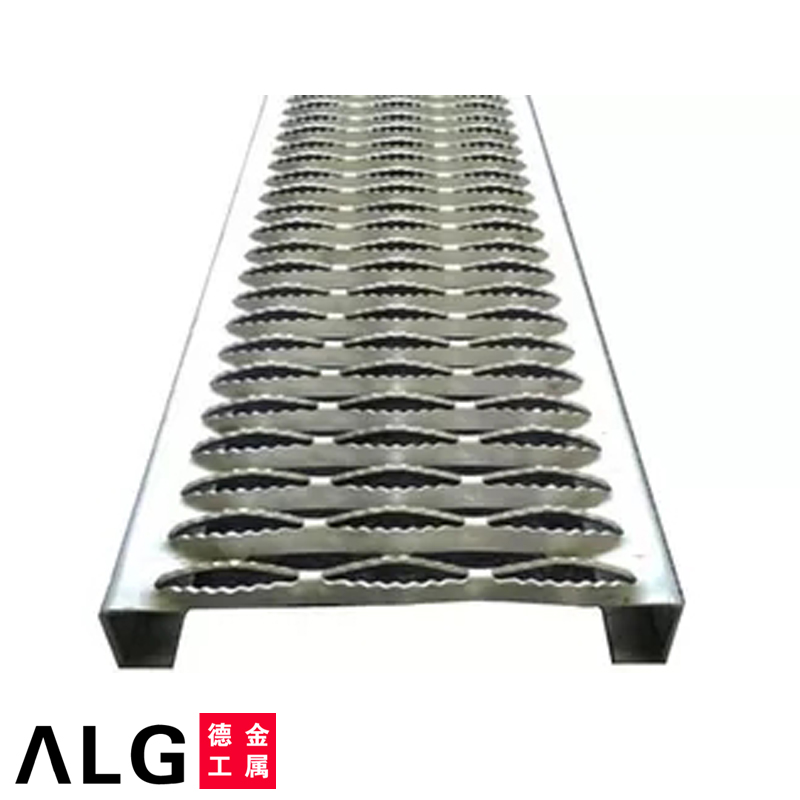

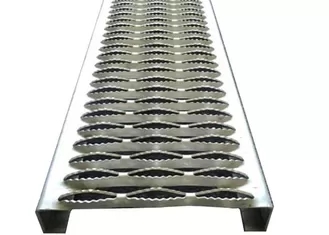

金剛石支柱安全光柵。
O 型把手安全光柵。
牽引力安全光柵。
互鎖安全光柵。

安全光柵規格
材料	跨度（英寸）	測量	深度	標準樓梯踏步	帶突緣的樓梯踏板
鋼	最多 30	14 或 12 號	1-1/2"	鉆石 (4-3/4") 鉆石 (7") 鉆石 (9-1/2") 鉆石 (11-3/4")	鉆石 (8-1/8") 鉆石 (10-1/2")
	30–36		1-1/2"
	36–42		1-1/2"
	42–48		2"
鋁	最多 42	0.080"	2"
鋁	最多 48	0.100"	2"
不銹鋼	最多 30	316L 16 號	2"
不銹鋼	最多 36	304L 16 規格	2"

規格

材料

預鍍鋅碳鋼： 12 和 14 規格。

HRPO 碳鋼： 12 和 14 規格。

鋁 5052-H32： 10 和 12 規格，0.08" 或 0.10" 厚度。

不銹鋼 304 或 316L： 16 號。

類型

·板材光柵

·寬度

· 2-鉆石： 4-3/4"。

· 3 鉆： 7 英寸。

· 4-鉆石： 9-1/2"。

· 5 鉆： 11-3/4"。

· 8-鉆石： 18-3/4"。

· 10-鉆石： 24"。

·通道深度： 1-1/2"、2"、2-1/2"。

·長度： 10'、12' 或定制。

· 梯級：標準、反向。

·寬度：標準菱形2-1/2"，反向菱形1-5/8"。

·高度：標準菱形1-1/8"，反向菱形1-5/8"。

·長度：標準鉆石 3'、4'、10'、12' 或按尺寸切割；反向菱形 23-1/8"。

表面處理

鍍鋅、熱軋、酸洗。

特征：

高強度重量比，高承載能力，重量輕。
防滑、菱形開口和鋸齒狀表面可提供最大的防滑性。
開口設計允許排出流體和碎屑。
可應要求提供磨料鼻。
安裝簡單快捷，安裝后維護量小。
成本經濟，使用壽命長。

應用：

耐腐蝕鱷魚嘴孔防滑板/防滑板的應用

金剛石安全胎紋格柵廣泛用于工作平臺。走秀、交通

維修區域和車輛臺階。
