格柵吊頂施工工藝與注意事項

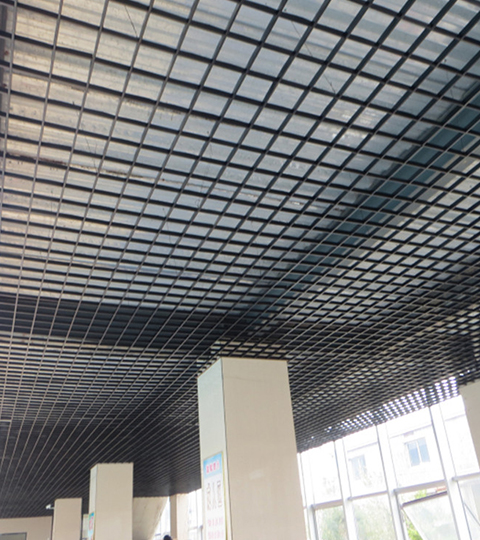

格柵吊頂燈具等可裝在天花內,廣泛應用于大型商場、酒吧、候車室、機場、地鐵等場站,大方美觀、歷久如新。是裝修公司的常用吊頂材料之一。那么格柵吊頂要如何安裝呢?格柵吊頂施工有哪些注意事項呢?
一、作業條件
1、鋁格柵吊頂工程在施工前應熟悉施工圖紙及設計說明書,并應熟悉施工現場情況。
2、屋面或樓面的防水層施工完成,并且驗收合格。門窗安裝完成,并且驗收合格。墻面抹灰完成。
3、施工前應按設計要求對房間的凈高、洞口標高和吊頂內的管道、設備及其支架的標高進行交接檢驗。
4、對吊頂內的管道、設備的安裝及水管試壓進行驗收。
5、頂棚內其他作業項目已經完成。
6、墻面體預埋木磚及吊筋的數量和質量,經檢查驗收符合規范要求。
7、供吊頂用的電源已經接通,并且提供到施工現場。
8、供吊頂用的腳手架已搭設完成,經檢查符合要求。
9、供吊頂用的材料和極具,工具、已到現場或按現場要求加工成型。
10、吊頂工程在施工中應做好各項施工記錄,收集好各種有關文件。
11、材料進場驗收記錄和復驗報告,技術交底記錄。
二、施工工藝流程
頂棚標高彈水平線→安裝吊桿→輕鋼龍骨安裝→彈簧片安裝→格柵主副龍骨組裝→鋁格柵安裝
三、流程節點做法
1.彈線
用水準儀在房間內每個墻,若墻體較長中間也應適當抄幾個點,彈出水準線,水準線距地面一般為500㎜,
出水準線。即為吊頂格柵的下皮線。同時,按吊頂平面圖,在混凝土頂板彈出主龍骨的位置。主龍骨應從吊頂中心向兩邊分,最大間距為1000㎜。并標出吊桿的固定點,吊桿的固定點間距900㎜~1000㎜。如遇到梁和管道固定點大于設計和規程要求,應增加吊桿的固定點。
2、定吊掛桿件
采用膨脹螺栓固定吊掛桿件??梢圆捎?Phi;6的吊桿。吊桿可以采用冷拔鋼筋和盤圓鋼筋,但采用盤圓鋼筋應采用機械將其拉直。吊桿的一端同L30*30*3角碼焊接,角碼的孔徑應根據吊桿和膨脹螺栓的直徑確定,另一端可以用攻絲套出大于100㎜的絲桿,也可以買成品絲桿焊接。制作好的吊桿應做防銹處理,吊桿用膨脹螺栓固定在樓板上,用沖擊電錘打孔,孔徑應稍大于膨脹螺栓的直徑。
3、鋼龍骨安裝
輕鋼龍骨應吊掛在吊桿上,如吊頂較低可以省略掉本工序,直接進行下道工序
用38輕鋼龍骨,間距900mm~1000mm。輕鋼龍骨應平行房間長向安裝,同時應起拱,應按房間短向跨度的1/200、1/300。輕鋼龍骨的懸臂段不應大于300㎜,否則應增加吊桿。主龍骨的接長應采取對接,相鄰龍骨的對接接頭要相互錯開。輕鋼龍骨掛好后應基本調平,龍骨安裝時,要注意調平但應超過4M,跨度或較大面積的吊頂安裝。要適當起拱,跨度大于12m以上的吊頂,應在主龍骨上,每隔12m加一道大龍骨,并垂直主龍骨焊接牢固。
4、彈簧片安裝
用吊桿與輕鋼龍骨連接,如吊頂較低可以將彈簧片直接安裝在吊桿上省略掉本工序間距900mm~1000mm,再將彈簧片卡在吊桿上。
5、格柵主副骨組裝
將格柵的主副骨在下面按設計圖紙的要求預裝好。
6、格柵安裝
將預裝好的格柵天花用吊鉤穿在主龍骨孔內吊起,將整柵的天花連接后調整至水平即可。
